Что такое гидравлическая гайка?
Просмотры : 5069
автор : Mr. Jiang
Время обновления : 2021-02-20 15:23:49
Как правило, в малогабаритных станках для продольной резки используются механические гайки для фиксации всех инструментов на валу продольной резки, но сила давления в осевом направлении, которую они создают, очень мала, и она не может преодолеть крайне малую допустимую неплоскостность ножа продольной резки и самого инструмента продольной резки. Таким образом, верхний и нижний ножи продольной резки не находятся в идеальном рабочем положении и не могут образовать жесткую режущую систему. Для решения этой проблемы выпускаются гидравлические гайки.
Гидравлическая гайка - это специальное устройство, которое используется для прижима и фиксации всех инструментов на верхнем и нижнем валах. Ее внутренний диаметр представляет собой гайку, которая накручивается на резьбу с рабочей стороны верхнего и нижнего валов. Для станка с продольной резкой, где катушки идут слева направо (если смотреть с рабочей стороны), верхний вал имеет правую резьбу, а нижний - левую. Из-за инерции при движении линии продольной резки гидравлическая гайка все туже и туже затягивается на валу и не ослабевает.
При установке гидравлической гайки на вал ослабьте винт фиксации давления и вручную вращайте ее до тех пор, пока нажимное кольцо не упрется в инструмент, нажимное кольцо не будет втянуто до конца, и вся гайка больше не сможет вращаться. Затем затяните винт фиксации давления и начните нагнетать давление масла. Существует два способа нагнетания давления в гидравлических гайках: один - маленькая гидравлическая гайка, которая использует винт на вращающемся корпусе, чтобы нажать на маленький поршень для нагнетания давления; другой - большая гидравлическая гайка, которая нагнетается с помощью насоса (см. рис. 1), оба могут производить высокое давление масла 30 ~ 40 МПа. Они используют гидравлические принципы для передачи давления и толкания нажимного кольца для блокировки всех инструментов, включая ножи для продольной резки, клееные зачистные кольца, распорки и т.д. в осевом направлении, чтобы обеспечить:
1. Жесткость всей системы резки.
2. Правильное положение и зазор между верхним и нижним ножами продольной резки.
3. Устранение накопленных ошибок.
Не стоит недооценивать давление гидравлической гайки. Если давление достигает 30 МПа, диаметр кольца составляет 200 мм, а ширина кольца - 6 мм, то осевое давление может достигать 113 КН. Следует отметить, что даже если инструменты, поставляемые поставщиком, обладают высочайшей точностью, они все равно имеют погрешность в пределах 0,002 мм по плоскостности, особенно для тонких колец, допуск на плоскостность которых может достигать 0,01~0,02 мм. Многие такие тонкие кольца помещаются в мужские и женские режущие узлы, что серьезно влияет на точность верхнего и нижнего ножей продольной резки. Это требует достаточно большой осевой силы для их сплющивания, чтобы каждый инструмент не отклонялся от точного теоретического положения, в котором он должен находиться из-за ошибки плоскостности. Кроме того, благодаря огромной осевой силе весь набор инструментов образует жесткую режущую систему, поэтому под действием огромных сил резания лезвия не будут отходить назад и отклоняться, что приведет к динамическим ошибкам зазора.
На рисунке 2 показано положение гидравлической гайки на валу. Несмотря на то, что гидравлическая гайка надежна, за ней необходимо ухаживать. Об обслуживании и мерах предосторожности при использовании мы поговорим в другой статье.
Гидравлическая гайка - это специальное устройство, которое используется для прижима и фиксации всех инструментов на верхнем и нижнем валах. Ее внутренний диаметр представляет собой гайку, которая накручивается на резьбу с рабочей стороны верхнего и нижнего валов. Для станка с продольной резкой, где катушки идут слева направо (если смотреть с рабочей стороны), верхний вал имеет правую резьбу, а нижний - левую. Из-за инерции при движении линии продольной резки гидравлическая гайка все туже и туже затягивается на валу и не ослабевает.
При установке гидравлической гайки на вал ослабьте винт фиксации давления и вручную вращайте ее до тех пор, пока нажимное кольцо не упрется в инструмент, нажимное кольцо не будет втянуто до конца, и вся гайка больше не сможет вращаться. Затем затяните винт фиксации давления и начните нагнетать давление масла. Существует два способа нагнетания давления в гидравлических гайках: один - маленькая гидравлическая гайка, которая использует винт на вращающемся корпусе, чтобы нажать на маленький поршень для нагнетания давления; другой - большая гидравлическая гайка, которая нагнетается с помощью насоса (см. рис. 1), оба могут производить высокое давление масла 30 ~ 40 МПа. Они используют гидравлические принципы для передачи давления и толкания нажимного кольца для блокировки всех инструментов, включая ножи для продольной резки, клееные зачистные кольца, распорки и т.д. в осевом направлении, чтобы обеспечить:
1. Жесткость всей системы резки.
2. Правильное положение и зазор между верхним и нижним ножами продольной резки.
3. Устранение накопленных ошибок.
Не стоит недооценивать давление гидравлической гайки. Если давление достигает 30 МПа, диаметр кольца составляет 200 мм, а ширина кольца - 6 мм, то осевое давление может достигать 113 КН. Следует отметить, что даже если инструменты, поставляемые поставщиком, обладают высочайшей точностью, они все равно имеют погрешность в пределах 0,002 мм по плоскостности, особенно для тонких колец, допуск на плоскостность которых может достигать 0,01~0,02 мм. Многие такие тонкие кольца помещаются в мужские и женские режущие узлы, что серьезно влияет на точность верхнего и нижнего ножей продольной резки. Это требует достаточно большой осевой силы для их сплющивания, чтобы каждый инструмент не отклонялся от точного теоретического положения, в котором он должен находиться из-за ошибки плоскостности. Кроме того, благодаря огромной осевой силе весь набор инструментов образует жесткую режущую систему, поэтому под действием огромных сил резания лезвия не будут отходить назад и отклоняться, что приведет к динамическим ошибкам зазора.
На рисунке 2 показано положение гидравлической гайки на валу. Несмотря на то, что гидравлическая гайка надежна, за ней необходимо ухаживать. Об обслуживании и мерах предосторожности при использовании мы поговорим в другой статье.
Fig. 1 Гидравлическая Гайка И Масляный Насос Для Щелереза

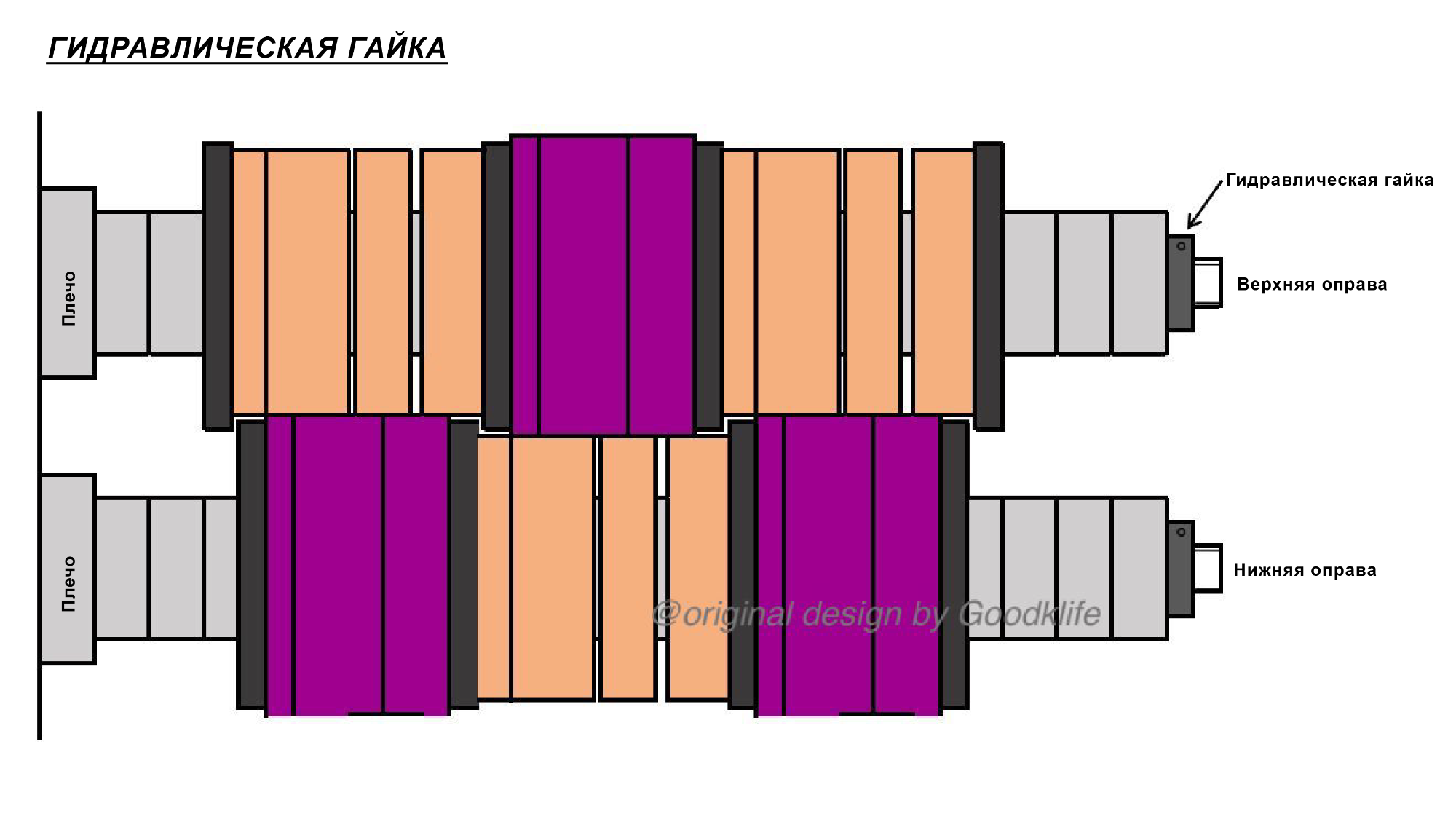

Fig. 2 Гидравлическая Гайка На Вал
