Как выбрать гидравлическую гайку для высокоточной линии продольной резки? В чём разница между плавающим седлом и гидравлической гайкой?
Просмотры : 9426
автор : Mr. Jiang
Время обновления : 2020-03-12 20:17:00
Для современных линий продольной резки точность режущего инструмента очень важна. Хотя весь инструмент изготавливается с высоким уровнем точности, полностью избежать кумулятивной погрешности невозможно, особенно для линий резки с длинными оправками. В этой ситуации, если мы по-прежнему используем механическую гайку, создаваемого давления недостаточно. В этой статье мы в основном поговорим о разнице между Плавающим Сегментом (Floating Seat) и Гидравлической Гайкой (Hydraulic Nut). Более подробную информацию о гидравлической гайке вы можете найти в другой статье.
Плавающий Сегмент (Floating Seat)
Внутренний диаметр (ID) Плавающего Сегмента такой же, как у Ножа для Резки, Скрепленных Стрипперных Колец и Распорных Колец. Если на оправке есть шпонка, Плавающий Сегмент также должен иметь шпоночный паз. Как показано на Рисунке 1, Плавающий Сегмент обычно устанавливается на задней части оправки, после чего следует одно или два толстых распорных кольца. После толстого распорного кольца должна быть установлена механическая гайка. Большинство Плавающих Сегментов имеют диапазон зажима 1-2 мм. При специальной конструкции можно достичь диапазона зажима около 4 мм. Из-за принципа работы Плавающего Сегмента неизбежно возникают следующие проблемы.
1. Будучи частью распорных колец, Плавающий Сегмент не так точен, как другой режущий инструмент. Таким образом, он неизбежно вносит негативный вклад в кумулятивные погрешности.
2. На конце оправки находится механическая гайка, которая устанавливается с помощью молотка. Такая операция неблагоприятна для точных деталей, таких как подшипники.
3. При работе машины для резки механическая гайка будет постепенно ослабевать. Жесткость всей режущей головки станет недостаточной. И зазор не может быть гарантирован, потому что тонкие распорные кольца с плохой плоскостностью не могут быть выпрямлены.
Гидравлическая Гайка (Hydraulic Nut)
Гидравлическая Гайка устанавливается на конце оправки, как показано на Рисунке 2. Это означает, что вся оправка покрыта только высокоточным режущим инструментом. Кумулятивные погрешности будут сведены к минимуму. В отличие от Плавающего Сегмента, Гидравлическая Гайка имеет внутреннюю резьбу, и направление этой резьбы противоположно направлению вращения оправки. При работе линии резки Гидравлическая Гайка будет затягиваться сильнее. В то же время, внутренняя резьба Гидравлической Гайки также создает давление при ее нагнетании, что также гарантирует, что гидравлическая гайка не ослабнет.
В общем, независимо от удобства эксплуатации или эффективности использования, Гидравлическая Гайка намного лучше Плавающего Сегмента.
Плавающий Сегмент (Floating Seat)
Внутренний диаметр (ID) Плавающего Сегмента такой же, как у Ножа для Резки, Скрепленных Стрипперных Колец и Распорных Колец. Если на оправке есть шпонка, Плавающий Сегмент также должен иметь шпоночный паз. Как показано на Рисунке 1, Плавающий Сегмент обычно устанавливается на задней части оправки, после чего следует одно или два толстых распорных кольца. После толстого распорного кольца должна быть установлена механическая гайка. Большинство Плавающих Сегментов имеют диапазон зажима 1-2 мм. При специальной конструкции можно достичь диапазона зажима около 4 мм. Из-за принципа работы Плавающего Сегмента неизбежно возникают следующие проблемы.
1. Будучи частью распорных колец, Плавающий Сегмент не так точен, как другой режущий инструмент. Таким образом, он неизбежно вносит негативный вклад в кумулятивные погрешности.
2. На конце оправки находится механическая гайка, которая устанавливается с помощью молотка. Такая операция неблагоприятна для точных деталей, таких как подшипники.
3. При работе машины для резки механическая гайка будет постепенно ослабевать. Жесткость всей режущей головки станет недостаточной. И зазор не может быть гарантирован, потому что тонкие распорные кольца с плохой плоскостностью не могут быть выпрямлены.
Гидравлическая Гайка (Hydraulic Nut)
Гидравлическая Гайка устанавливается на конце оправки, как показано на Рисунке 2. Это означает, что вся оправка покрыта только высокоточным режущим инструментом. Кумулятивные погрешности будут сведены к минимуму. В отличие от Плавающего Сегмента, Гидравлическая Гайка имеет внутреннюю резьбу, и направление этой резьбы противоположно направлению вращения оправки. При работе линии резки Гидравлическая Гайка будет затягиваться сильнее. В то же время, внутренняя резьба Гидравлической Гайки также создает давление при ее нагнетании, что также гарантирует, что гидравлическая гайка не ослабнет.
В общем, независимо от удобства эксплуатации или эффективности использования, Гидравлическая Гайка намного лучше Плавающего Сегмента.

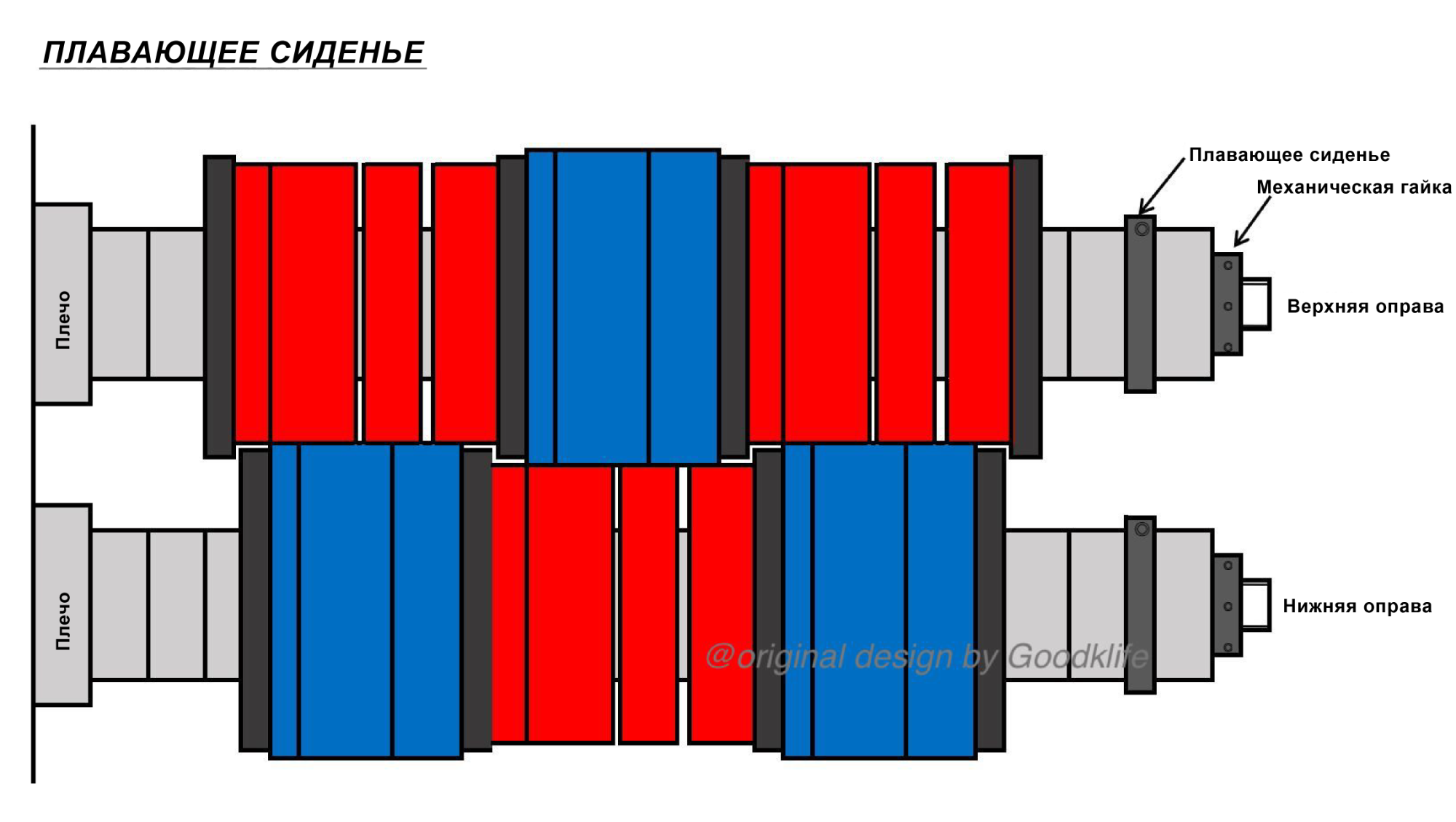

Рис. 1 Плавающий Сегмент

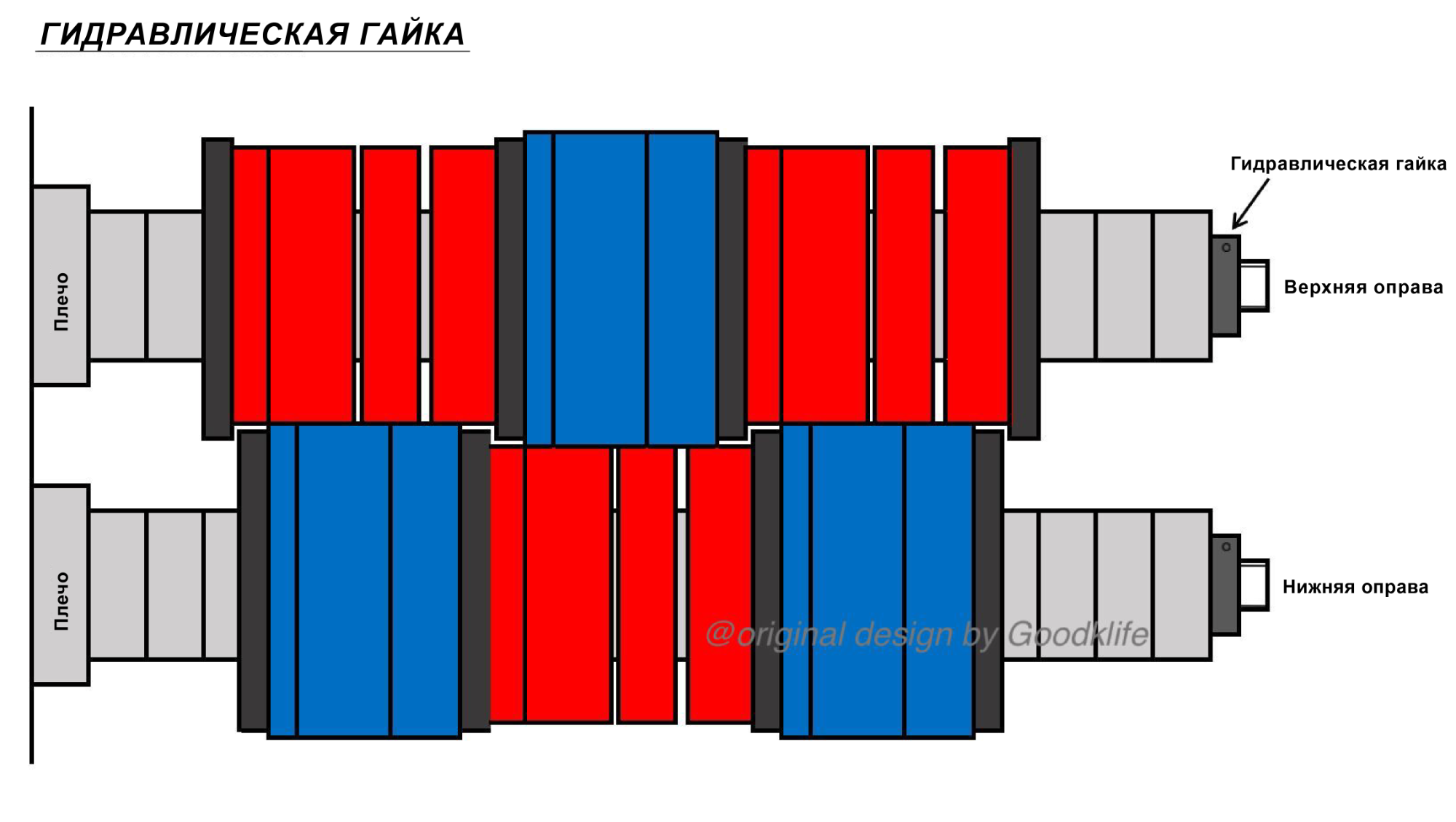

Рис. 2 Гидравлическая Гайка
